Описание продукта

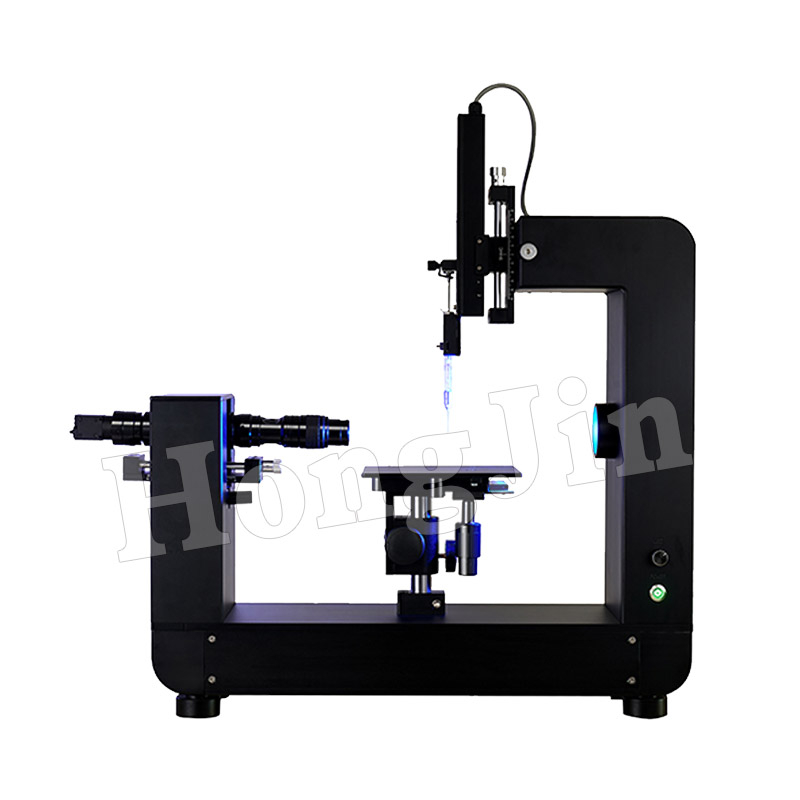

Встроенный прибор для измерения наклонного угла контакта использует принцип оптического изображения для измерения угла контакта с поверхностью, характеристик смачивания, поверхностного межфазного натяжения, поверхностной энергии, качения (угла скольжения), угла вперед и назад и гистерезиса образца посредством анализа профиля изображения..В таких областях, как производство мобильных телефонов, производство стекла, обработка поверхности, исследование материалов, химическое машиностроение, производство полупроводников, покрывающие чернила, электронные схемы, текстильное волокно, медицинская биология и т. д., измерение угла контакта стало важным инструментом для оценки свойств поверхности. .

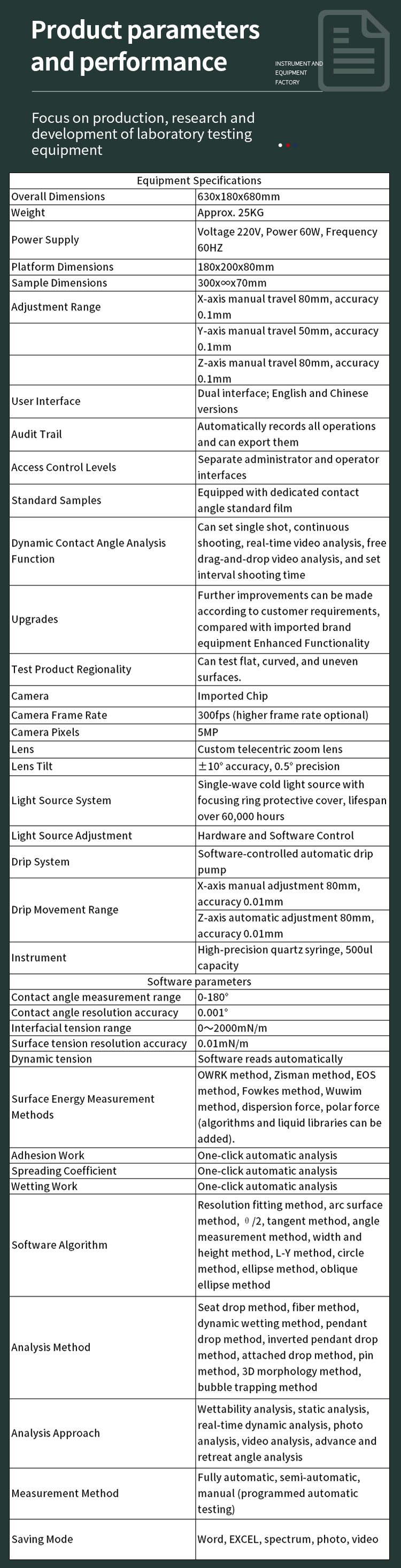

Таблица параметров продукта
Контактный угол хоста | |
Габаритный размер | 750 мм (Д * 408 мм (Ш) * 695 мм (В) |
масса | 30,5 тыс. |
Источник питания | Г220В/60Гц |
Система источника света | |
Источник света | Интенсивный светодиодный регулируемый источник холодного света синего тона промышленного класса. |
Продолжительность жизни | Срок службы более двадцати пяти тысяч часов. |
Инъекционный блок | |
шприц | Специальный поддерживающий высокоточный кварцевый шприц емкостью 500 мкл. |
капать | Программное управление автоматической подачей, точность до 0,01 мкл. |
Движение узла впрыска | Верхний и нижний 50мм;Около 50 мм |
Система сбора данных | |
ПЗС-матрица | SONY изначально импортировала высокоскоростной чип промышленного класса, 25 кадров/с, 130 Вт пикселей (может повысить частоту кадров камеры) |
линза | Промышленный микроскоп HD с непрерывным увеличением 0,7x–4,5x |
Регулирование системы комплектования | Передняя и задняя часть 100 мм (точная настройка 3 мм), регулируемый угол обзора (горизонтальный вид, вид сверху, вращение на 360 дюймов и другие виды наблюдения под разными углами) |
Пример установки стола | |
Размер поверхности | 20мм*150мм |
Максимальный размер выборки | 6 дюймов |
Пример перемещения стола | Ручное перемещение, ход 60 мм, точность 0,1 мм Ручное перемещение, ход 35 мм, точность 0,1 мм Ручное перемещение, ход 80 мм, точность 0,1 мм |
Встроенная наклонная платформа | |
Диапазон измерения угла контакта | Диапазон наклона составляет 90°, точность наклона ±0,01°, скорость наклона регулируется. |
Точность измерения угла контакта | 0-180° |
Диапазон измерения межфазного натяжения таблицы | ±0,1° |
Точность измерения межфазного натяжения таблицы | 0-2000мН/м |
Свободная поверхность | 0,01 мН/м |
Динамический контакт Угловой фитинг | Зисман, OWRK, WU, WU 2, Фаукс, Антонов, Бертло, EOS, работа адгезии, работа смачивания, коэффициент растекания |
Таблица/испытание на межфазное натяжение | Пакетная подгонка скриншотов, непрерывная автоматическая подгонка видео, автоматическая онлайн-подборка в реальном времени |
Проверьте статус капли | Метод подвесного падения (может быть автоматическим испытанием на динамическое поверхностное натяжение в режиме реального времени), метод подвесного падения (сидячее падение) (состояние 2/3), пузырьковый метод, метод падения седла, метод иглы седла |
