Основные принципы измерения/приложения:
Приборы для измерения угла контакта в первую очередь анализируют профили поверхности жидких и твердых образцов посредством оптической проекции.
Угол смачивания относится к углу θ, образующемуся на пересечении газовой, жидкой и твердой фаз. Этот угол в настоящее время является лучшим методом определения смачиваемости поверхности материала.
Поверхностное натяжение относится к силе тяги между любыми двумя соседними частями поверхности, перпендикулярной граничной линии их единичной длины.
Межфазное натяжение относится к силе, возникающей между жидкостью и другой несмешивающейся жидкостью.
Поверхностная энергия относится к силе между молекулами на поверхности объекта.
Под работой адгезии понимается работа, необходимая для разделения двух конденсированных фаз за счет сил взаимодействия между их молекулами.

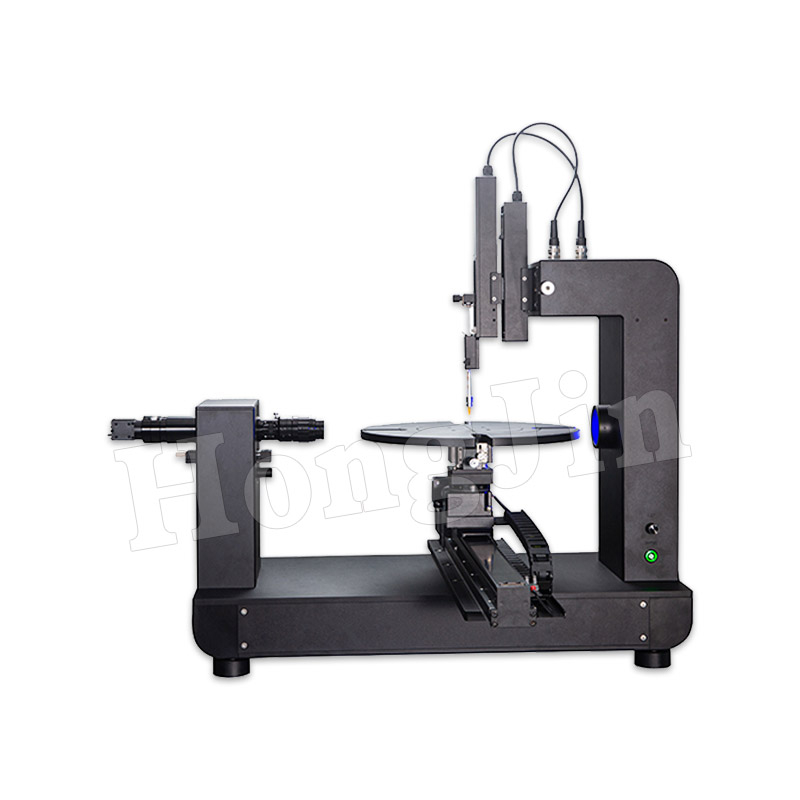

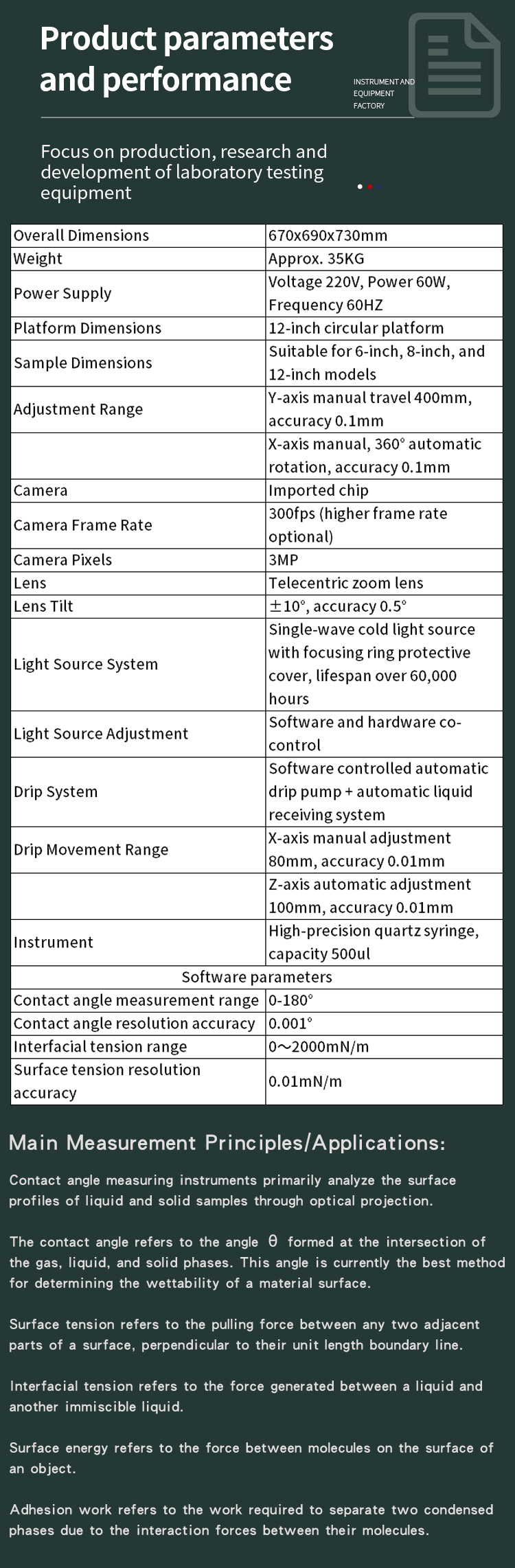

| Технические характеристики оборудования | |
| Габаритные размеры | 670х690х730мм |
| Масса | Прибл. 35 кг |
| Источник питания | Напряжение 220 В, мощность 60 Вт, частота 60 Гц. |
| Размеры платформы | 12-дюймовая круглая платформа |
| Размеры образца | Подходит для моделей с диагональю 6, 8 и 12 дюймов. |
| Диапазон регулировки | Ручное перемещение по оси Y 400 мм, точность 0,1 мм. |
| Ручное управление по оси X, автоматическое вращение на 360°, точность 0,1 мм. | |
| Камера | Импортированный чип |
| Частота кадров камеры | 300 кадров в секунду (более высокая частота кадров опционально) |
| Пиксели камеры | 3 МП |
| Объектив | Телецентрический зум-объектив |
| Наклон объектива | ±10°, точность 0,5° |
| Система источника света | Одноволновой источник холодного света с защитной крышкой кольца фокусировки, срок службы более 60 000 часов. |
| Регулировка источника света | Программное и аппаратное совместное управление |
| Капельная система | Автоматический капельный насос с программным управлением + автоматическая система приема жидкости |
| Диапазон движения капель | Ручная регулировка по оси X 80 мм, точность 0,01 мм. |
| Автоматическая регулировка оси Z 100 мм, точность 0,01 мм. | |
| Инструмент | Высокоточный кварцевый шприц емкостью 500 мкл. |
| Параметры программного обеспечения | |
| Диапазон измерения угла контакта | 0-180° |
| Точность разрешения угла контакта | 0,001° |
| Диапазон межфазного натяжения | 0～2000мН/м |
| Точность разрешения поверхностного натяжения | 0,01мН/м |
| Динамическое напряжение | Программное обеспечение считывается автоматически |
| Методы измерения поверхностной энергии | Метод OWRK, метод Зисмана, метод EOS, метод Фаукса, метод Вувима, дисперсионная сила, полярная сила (могут быть добавлены алгоритмы и библиотеки жидкостей). |
| Адгезионные работы | Автоматический анализ в один клик |
| Коэффициент распространения | Автоматический анализ в один клик |
| Смачивающие работы | Автоматический анализ в один клик |
| Программный алгоритм | Метод подбора разрешения, метод дуговой поверхности, θ/2, метод касательной, метод измерения угла, метод ширины и высоты, метод LY, метод круга, метод эллипса, метод наклонного эллипса |
| Метод анализа | Метод седла, метод волокна, метод динамического смачивания, метод подвесной капли, метод перевернутой подвесной капли, метод прикрепленной капли, метод штыря, метод 3D-морфологии, метод захвата пузырьков |
| Подход к анализу | Анализ смачиваемости, статический анализ, динамический анализ в реальном времени, фотоанализ, видеоанализ, анализ угла опережения и отступления. |
| Метод измерения | Полностью автоматическое, полуавтоматическое, ручное (запрограммированное автоматическое тестирование) |
| Режим экономии | Word, EXCEL, спектр, фото, видео |
