Приложение:

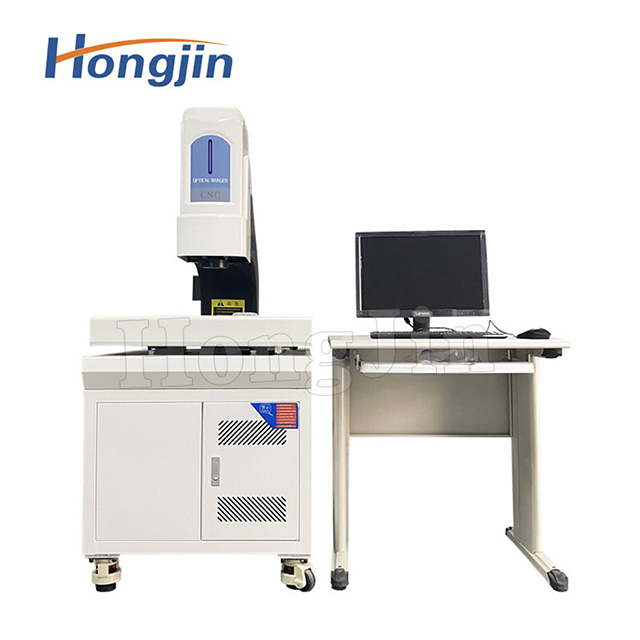

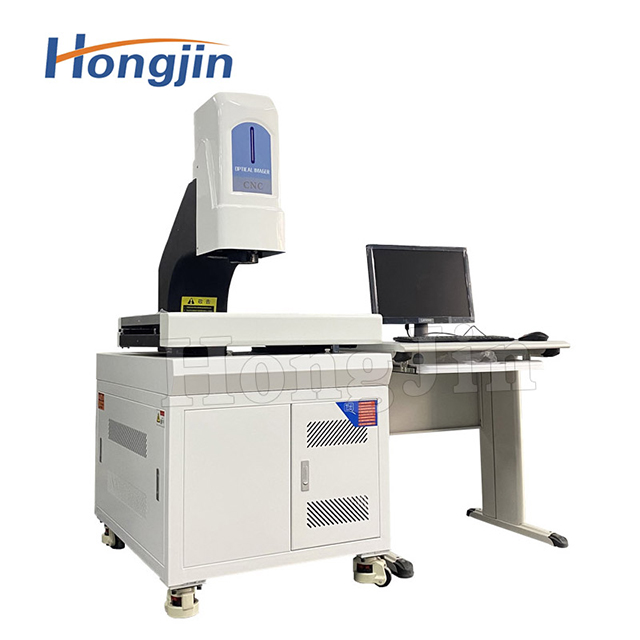

Автоматический прибор для измерения изображений представляет собой координатно-измерительную машину, также известную как координатно-измерительная машина с датчиком изображения.Он использует оптический микроскоп для получения изображений измеряемого объекта со свободным увеличением.Через систему камер CCD усиленное изображение измеряемого объекта передается на компьютер, подключенный к прибору, а измерение геометрического размера и рисование объекта совмещаются с компьютерным программным обеспечением.Данные могут быть сведены в таблицы и подвергнуты последующей обработке для бесконтактного и эффективного обнаружения различной сложной геометрии заготовок.Он подходит для инженерных разработок, рисования и обследования продукции, а также испытаний машин, электронных приборов, пресс-форм и прецизионного оборудования.
Особенности продукта:
1. Высокоточное гранитное основание, колонна и верстак изготовлены из алюминиевого сплава высокой твердости.
2. Высокопрочная обработка поверхности окислением, подходящая для высокоскоростного движения, для обеспечения долгосрочной стабильной работы машины.
3. Высокопроизводительная четырехосевая система сервоуправления с полным замкнутым контуром с ЧПУ, высокая скорость и стабильная работа.
4. Все три оси используют немецкую технологию передачи беззубых штоков, никогда не изнашиваются, работают плавно и бесшумно, точное позиционирование.
5. Усовершенствованный метод проверки плоскостности xYZ и точности вертикальности для обеспечения истинной пространственной точности может быть подготовлен коаксиальной легкой линзой.
6. Интерфейс программного обеспечения Inspect3D удобен, прост в эксплуатации, имеет быструю автофокусировку, автоматическое обнаружение кромок, мощное программирование и функции автоматического измерения.
7. Оснащен мощной статистической функцией SPC, что значительно повышает эффективность управления.
8. Зарезервируйте пространство для модернизации (автоматическое согласование производственной линии).
Таблица параметров продукта
| Модель | 3020 | 4030 | 5040 | |
| Дальность путешествия | Х (мм) | 300 | 400 | 500 |
| ммм) | 200 | 300 | 400 | |
| Змм) | 200 | 200 | 200 | |
| Основная структура | Тип столбца | |||
| Материал стойки | Мрамор | |||
| Размеры (㎜) | 720×1200×1700 | 850×1280×1700 | 950×1350×1700 | |
| Вес инструмента (кг) | 400 | 480 | 650 | |
| Вес (кг) | 25 | 25 | 25 | |
| Питание от сети | 1500 Вт | 2000 Вт | 2500 Вт | |
| Монитор | 24-дюймовый ЖК-монитор (1920×1080) | |||
| Датчик изображений | Цветная промышленная камера HD | |||
| Объектив | Объектив с ручным зумом 6,5X (оптическое увеличение: 0,7X~4,5X) | |||
| Разрешение растрового изображения | 0,5 мкм | |||
| Руководство по движению | Прецизионная линейная направляющая | |||
| Система освещения | Проходящий свет | Светодиодное телецентрическое сквозное освещение | ||
| поверхностный свет | 5-кольцевое и 8-зонное разделенное освещение, регулируемое от 0 до 255 уровней. | |||
| Точность обнаружения*1 | Ось X/Y | E1x/y≤±(2,5+L/200) мкм | ||
| Ось Z*2 | E1z≤±(5,0+L/200) мкм | |||
| Максимальная скорость | XY(㎜/с) | 500 | ||
| Z(㎜/с) | 100 | |||
| Конфигурация датчика*3 | (1) Сенсорный датчик;(2) конфокальный белый свет;(3) Треугольный лазер | |||
| Спортивный контроль | Сервосистема управления | |||
| Программное обеспечение для измерений | ВидениеX Про | |||
| Рабочее напряжение | 200–240 В переменного тока, 50/60 Гц | |||
| Рабочая обстановка | Температура 20℃±2℃, влажность 20~80% (без конденсата) Вибрация <0,002g, ниже 15 Гц | |||
