представлять

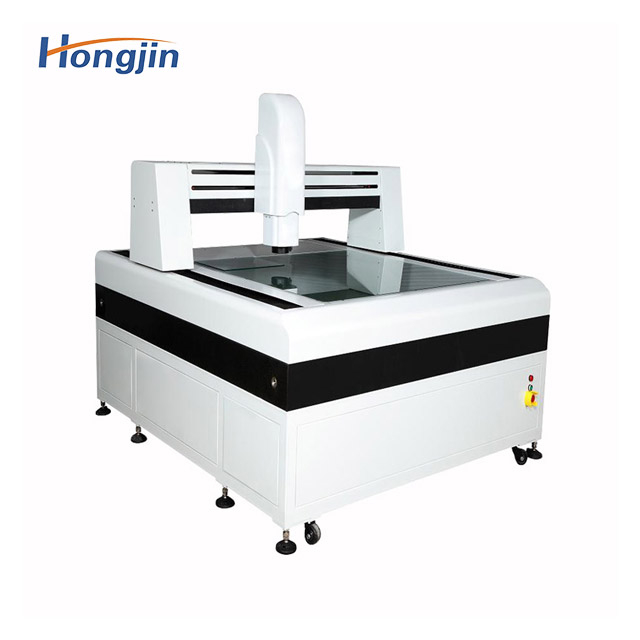

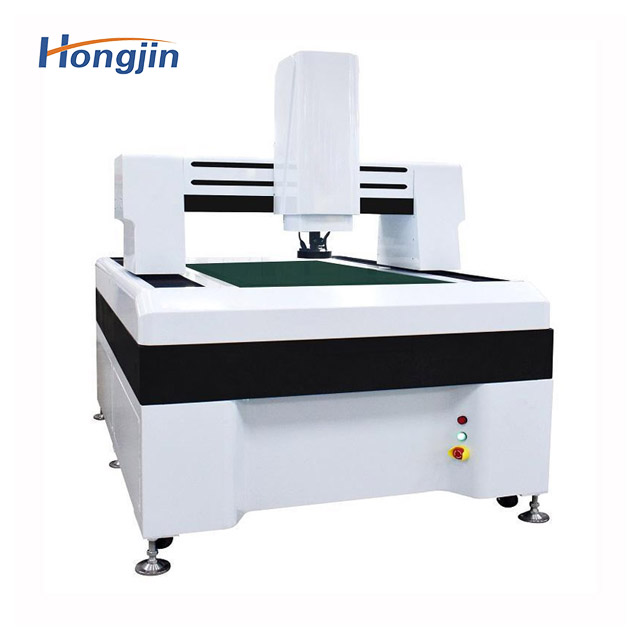

Высокоскоростной, высокоточный и мощный автоматический прибор для измерения изображений профессионального уровня с технологией автоматической обработки изображений может осуществлять точное измерение контура, видимого размера, угла и положения различных сложных и точных деталей.Лучший выбор с автоматическим программным обеспечением позволяет реализовать автоматическое программирование на основе цифро-аналоговых измерений САПР. Это полностью автоматический инструмент визуализации для высокотехнологичных приложений в Китае.
Функции
1. Профессиональное программное обеспечение для измерений с быстрой автофокусировкой, автоматическим поиском кромок, функциями автоматического измерения, а также несколькими функциями координат. Заготовку можно размещать по желанию. Программное обеспечение также имеет 3D-измерение высоты, плоскостность, коробление и другие функции измерения. Данные измерений можно импортировать в Word, Exce/AutoCAD.
2. Принять конструкцию передвижной мостовой конструкции, большое пространство, подходящее для измерения продуктов большого размера.
3. Машина имеет конструкцию цветочного стола, которая обладает хорошей стабильностью, термостойкостью и коррозионной стойкостью.
4. Используйте немецкую линейку для открытой металлической решетки, обладающую высокой точностью и хорошей стабильностью.
5. В трех осях используются прецизионные линейные направляющие Тайваня и винтовые стержни.
6. Он может быть оснащен оптическим объективом с автоматическим масштабированием для автоматического измерения масштаба.
Таблица параметров продукта
| Измерительный ход (мм) | 600×500×200, 800×600×200, 1200×800×200, 1500×1200×200, 2000×1500×200 |
| Внешний вид Размер (мм) | 1200×1700×1650, 1400×1800×1650, 1800×2200×1650, 2100×2600×1650, 2500×3000×1650 |
| Вес инструмента (кг) | 2000, 2800, 3200, 3500, 4000 |
| Стеклянная несущая (кг) | 50 |
| точность измерения | Ось X, Y: (3+L/200) мкм |
| Повторяемость | 3 мкм |
| Увеличение | Оптическое увеличение 0,7–4,5X, увеличение изображения 34–156X (с возможностью расширения до 12–312X) |
| решетчатая линейка | Немецкая линейка для открытой металлической решетки, разрешение 1,0 мкм. |
| ПЗС-матрица | Цветная камера высокого разрешения США 1/2 дюйма, 760 линий |
| метод передачи | Тайваньский прецизионный шариковый винт и направляющая |
| спортивный контроль | Серводвигатель Панасоник |
| источник света | 6-кольцевой 8-зонный кольцевой светодиодный источник холодного света с регулировкой яркости |
| нижний источник света | Светодиодный источник холодного света с параллельным световым путем, регулируемая яркость |
| Метод работы | Управление программой + джойстик |
| Параметры | Компьютер, датчик MCP, лазерный датчик, пластинчатый механизм |
| источник питания | 220 В/5 ОГц/10 А |
