Системный принцип:

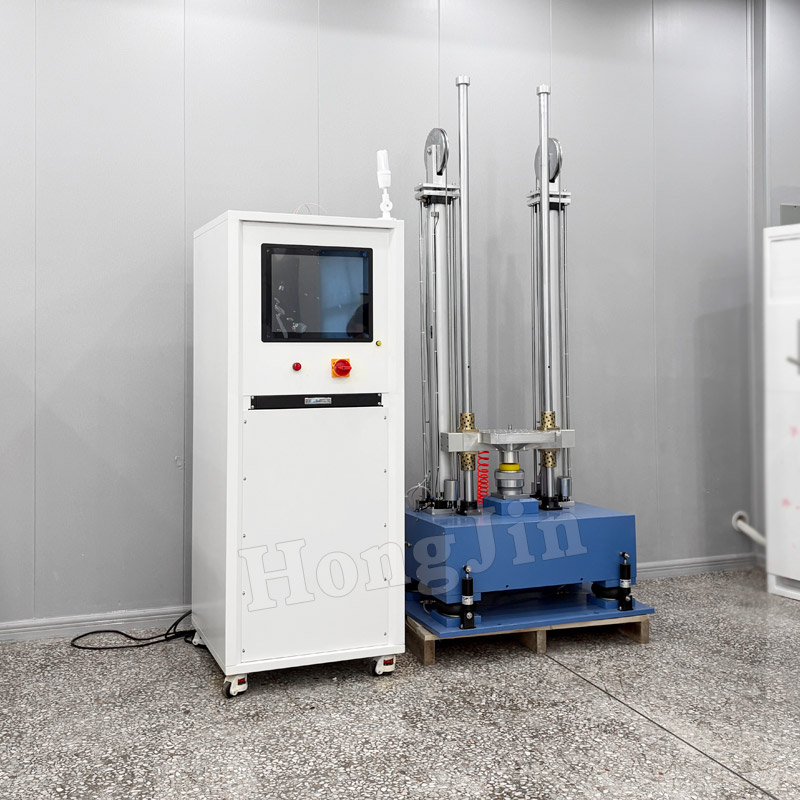

Таблица тестов удара компактно и тщательно разработана с помощью анализа конечных элементов. Он может похвастаться высокой структурной прочностью и высокой частотной реакцией. Тесты воздействия с высоким укреплением продемонстрировали продолжительность ускорения 0,5 мс с полузаминкой, которая соответствует спецификациям тестов. Он также оснащен встроенным второстепенным устройством защиты от удара и механизмом демпфирования высокого эффективного вибрации. Высота удара может быть установлена в цифровом виде и автоматически выполнена.
Рабочий принцип:

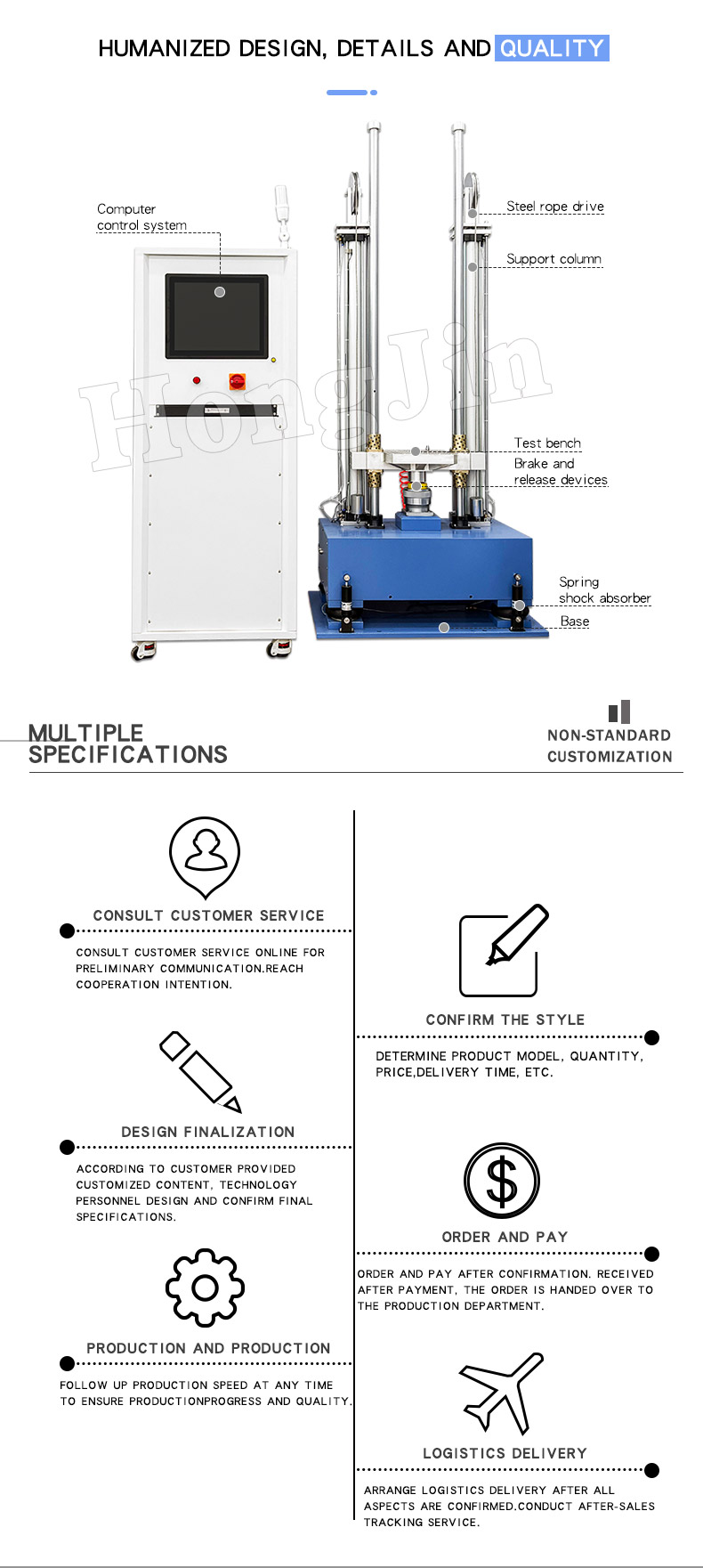

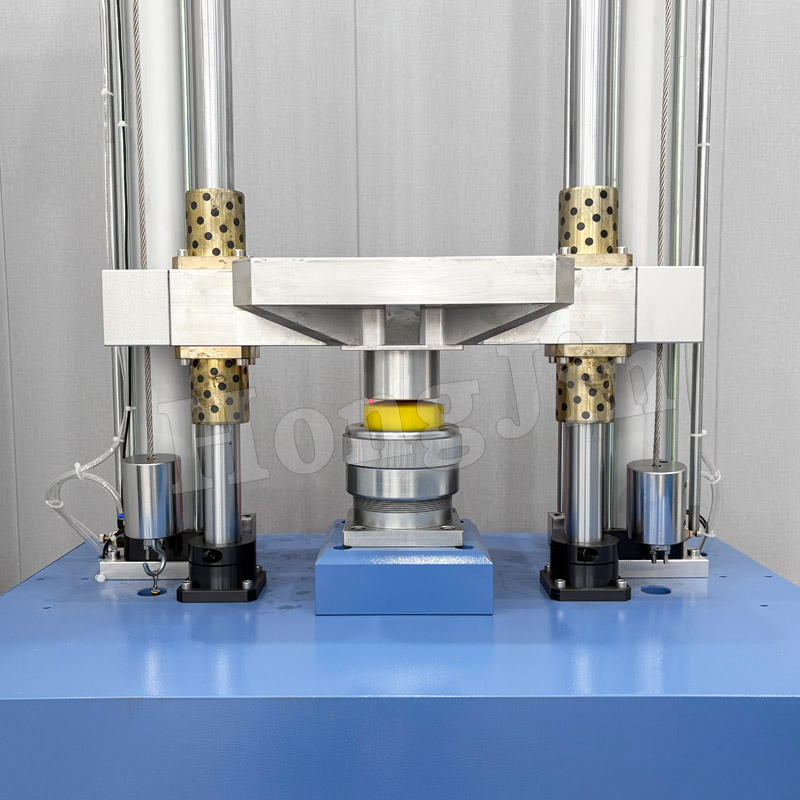

Испытательный элемент установлен на рабочем месте, который руководствуется вверх и вниз двумя высокими раздвижными рельсами. Два пневматических цилиндра соединены с рабочим домом через скользящие рельсы. Когда цилиндры раздуваются, поршневые стержни поднимаются, поднимая рабочую комнату вверх. Вернут тогда поднимается. Когда он достигает высоты установки, цилиндры быстро спускаются, в результате чего нижняя часть рабочей зоны воздействует на генератор волны, завершая процесс удара. Регулировка высоты рабочей кости обеспечивает различные начальные скорости и, следовательно, различные значения перегрузки воздействия. Изменение жесткости генератора формы волны позволяет иметь различную ширину импульса. Эти два фактора работают вместе, чтобы создать различные тестовые сигналы, которые соответствуют спецификациям проектирования.
Особенности продукта:
1. Управление одномашином и управление измерениями, с интерфейсом дистанционного управления для удобной работы. Система хранит различные диапазоны дифференциальных форм волны для легкой корректировки и применения и автоматически генерирует отчеты тестирования после завершения.
2. Датчик лазерного смещения используется для измерения высоты. Как только высота установлена, компьютер автоматически управляет высотой, обеспечивая высокую точность и повторяемость.
3. Встроенный пневматический тормозный механизм обеспечивает безопасность и надежность.
4. Устройство оснащено встроенным высокопроизводительным демпфированием и изоляцией вибрации, что устраняет необходимость в специальной основе и облегчающую установку.

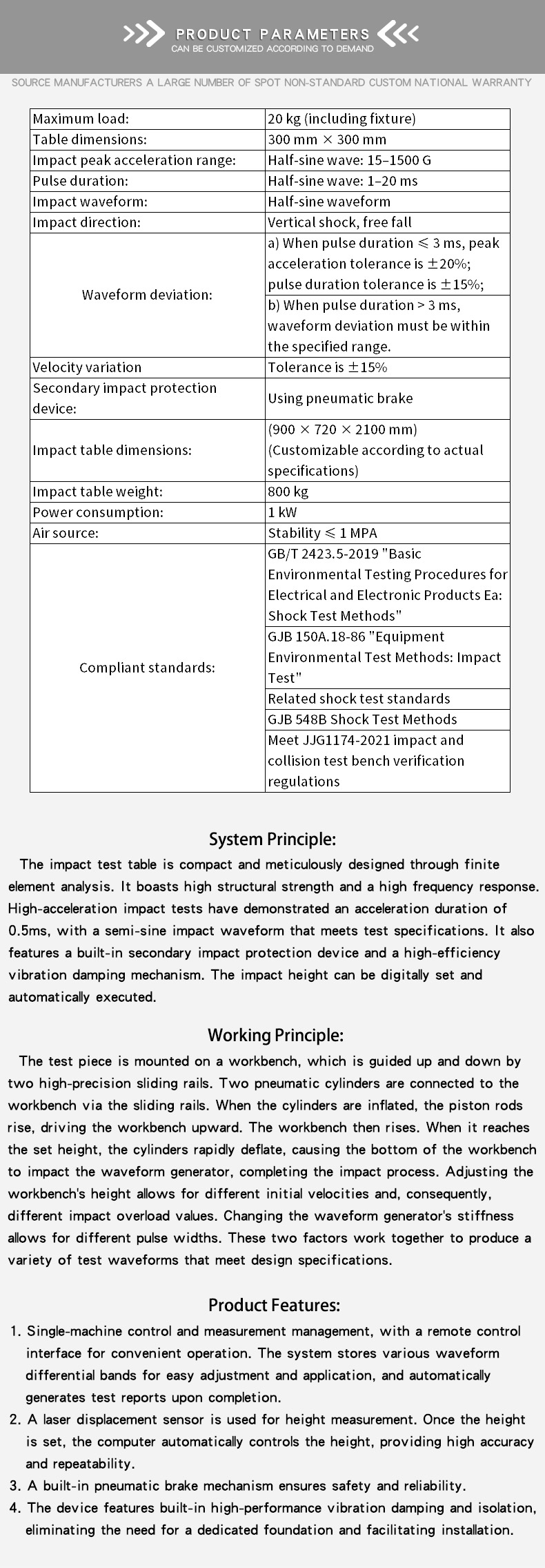

| Максимальная нагрузка: | 20 кг (включая приспособление) |
| Размеры таблицы: | 300 мм × 300 мм |
| Влияние пикового диапазона ускорения: | Полубойная волна: 15–1500 г |
| Продолжительность пульса: | Полубойная волна: 1–20 мс |
| Влияние формы волны: | Полусунальная форма волны |
| Направление воздействия: | Вертикальный шок, свободное падение |
| Отклонение формы волны: | а) Когда длительность импульса ≤ 3 мс, пиковая ускоренная допуск составляет ± 20%; Допустимость продолжительности пульса составляет ± 15%; |
| б) Когда длительность импульса> 3 мс, отклонение формы волны должно быть в пределах указанного диапазона. | |
| Изменение скорости | Толерантность составляет ± 15% |
| Вторичное устройство защиты от удара: | Использование пневматического тормоза |
| Размеры таблицы воздействия: | (900 × 720 × 2100 мм) (настраивается в соответствии с фактическими спецификациями) |
| Вес в таблице воздействия: | 800 кг |
| Потребление мощности: | 1 кВт |
| Источник воздуха: | Стабильность ≤ 1 МПа |
| Стандарты для соответствия: | GB/T 2423.5-2019 'Основные процедуры экологических испытаний для электрических и электронных продуктов EA: методы шока ' |
| GJB 150A.18-86 'Методы экологического испытания оборудования: ударный тест ' | |
| Стандарты теста на амортизации | |
| Методы амортизатора GJB 548B | |
| Встречайте правила проверки стендов JJG1174-2021 |
