ТТХ

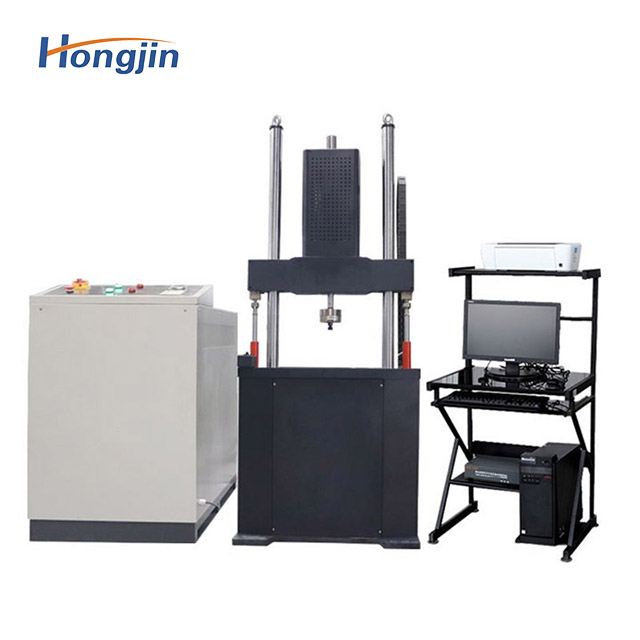

1. Хост испытательной машины: колонна, основание, балка представляют собой закрытую рамную конструкцию, жесткость рамы, отсутствие обратного зазора, хорошую стабильность.Наружная поверхность колонны обработана гальваническим покрытием из твердого хрома, под ней расположен сервопривод (цилиндр), а поршень цилиндра имеет двустороннее действие.Регулировка зажима образца удобна и гибка.
2. Ключевые компоненты: использование всемирно известных брендов - сервоклапан MOOG, немецкий контроллер DOLI, японский масляный насос Eryue, датчик King в США, датчик смещения MTS в США.
3, гидравлическая сервонасосная станция: бесшумная технология без утечек, стабильное выходное давление, отсутствие колебаний, низкий уровень шума, хороший эффект рассеивания тепла, высокая точность фильтрации, перегрузка давления, автоматическая защита от перегрева масла.
4, режим управления: сила, смещение, деформация ПИД-регулирование с обратной связью, и может реализовать любой режим управления плавное и бесперебойное переключение.
5, испытательное программное обеспечение: подходит для работы испытательной платформы Windows и сотрудничества с системой управления, может управлять испытательной системой для выполнения всех видов испытаний динамических и статических механических свойств, таких как испытания на растяжение, сжатие, изгиб металла, испытания на низкий цикл и механические испытания на разрушение металла.И самостоятельно выполнять различные функции управления испытаниями, хранения данных, печати отчетов об испытаниях и других функций.
6. Форма тестового сигнала: синусоидальная волна, треугольная волна, прямоугольная волна, случайная волна, волна развертки, комбинированная волна и т. д.
7, функция защиты: с блокировкой масляного контура, перегревом, низким уровнем жидкости, перегрузкой гидравлической системы, перегревом двигателя, заданным числом усталости, функцией отключения сигнализации разрушения образца.
Базовый стандарт
1, соответствует требованиям GB/T2611-2007 «Общие технические требования к испытательной машине», GB/T16826-2008 «Электрогидравлическая универсальная испытательная машина с сервоприводом», JB/T9379-2002 «Техническая машина для испытаний на усталость при растяжении». условия';
2, соответствует GB/T3075-2008 «Метод испытания на осевую усталость металла», GB/T228-2010 «Метод испытания на растяжение при комнатной температуре» и другим стандартам;
3, применимо к GB, JIS, ASTM, DIN и другим стандартам.
Тип испытательной машины | HJ-9100 | HJ-9200 | HJ-9300 | HJ-9400 | HJ-9500 | |
Максимальная динамическая нагрузка (кН) | ±20 (±30) | ±50 | ±100 | ±200 (±250) | ±500 | |
Испытательная частота (Гц) | Малоцикловая усталость 0,01–20, многоцикловая усталость 0,01–50, по индивидуальному заказу 0,01–100 | |||||
Ход привода (мм) | ±50, ±75, ±100, ±150 и по индивидуальному заказу. | |||||
Форма сигнала тестовой нагрузки | Синусоидальная волна, треугольная волна, прямоугольная волна, наклонная волна, трапециевидная волна, комбинация пользовательской формы сигнала | |||||
Точность измерения | нагрузка | Лучше указанного значения ±1%, ±0,5% (статическое);Лучше указанного значения ±2% (динамический) | ||||
деформация | Лучше указанного значения ±1%, ±0,5% (статическое);Лучше указанного значения ±2% (динамический) | |||||
перемещение | Лучше указанного значения ±1%, ±0,5% | |||||
Диапазон измерения тестовых параметров | 1~100%FS (полная шкала), может быть расширен до 0,4~100%FS | 2~100% полной шкалы (полная шкала) | ||||
Испытательное пространство (мм) | 50~580 | 50~580 | ||||
Ширина теста (мм) | 500 | 600 | ||||
Конфигурация источника масла (мощность двигателя 21 МПа) | Источники нагнетательного масла 20 л/мин (7,50 кВт), 40 л/мин (15,0 кВт), 60 л/мин (22,0 кВт), 00 л/мин (37,0 кВт) работают в комбинации в соответствии с требованиями, с дополнительным давлением 14, 21, 25 МПа. |
