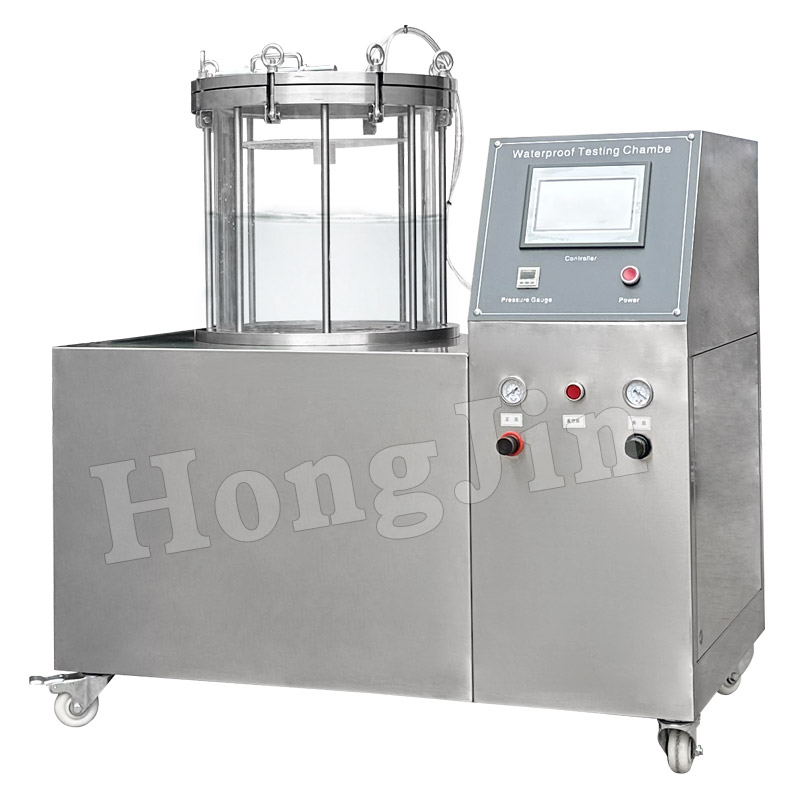

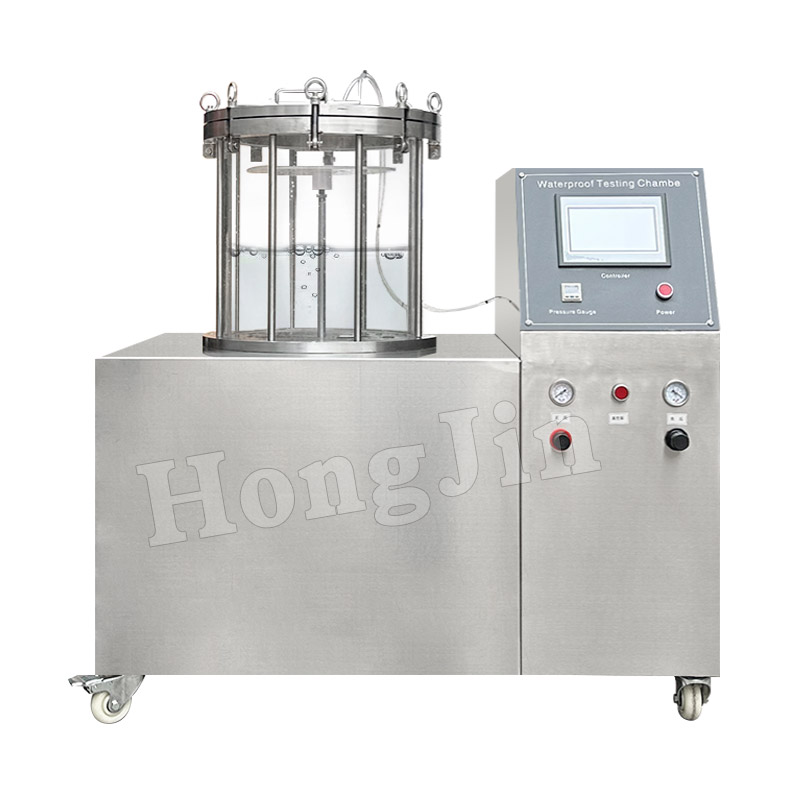

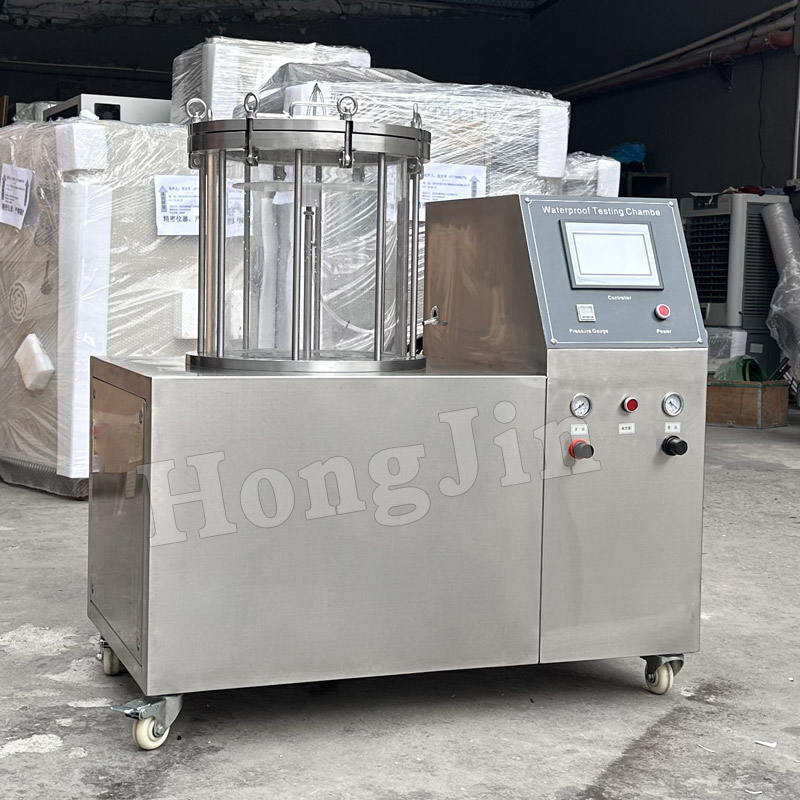

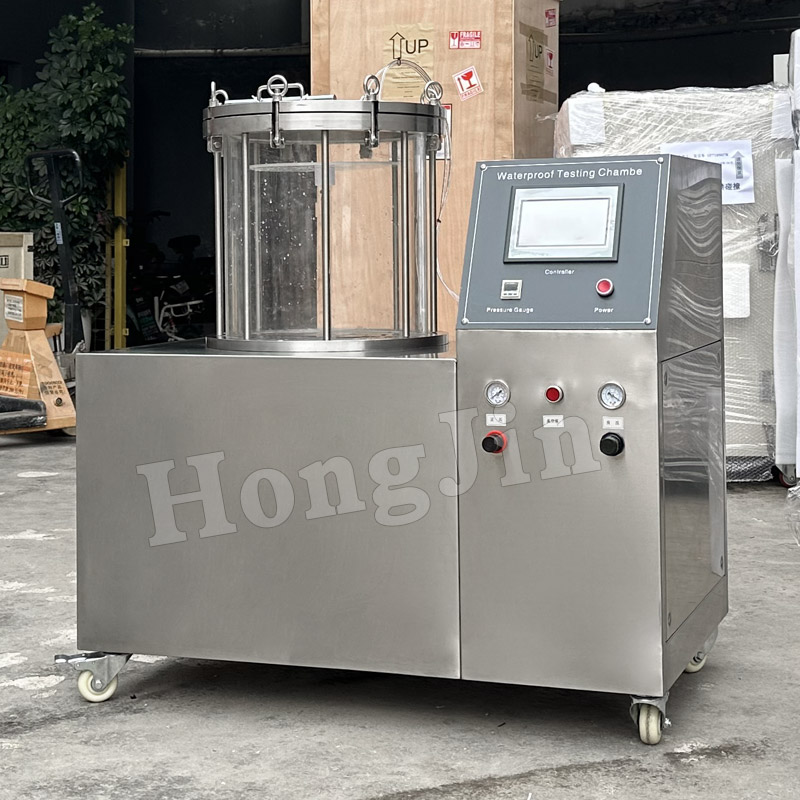

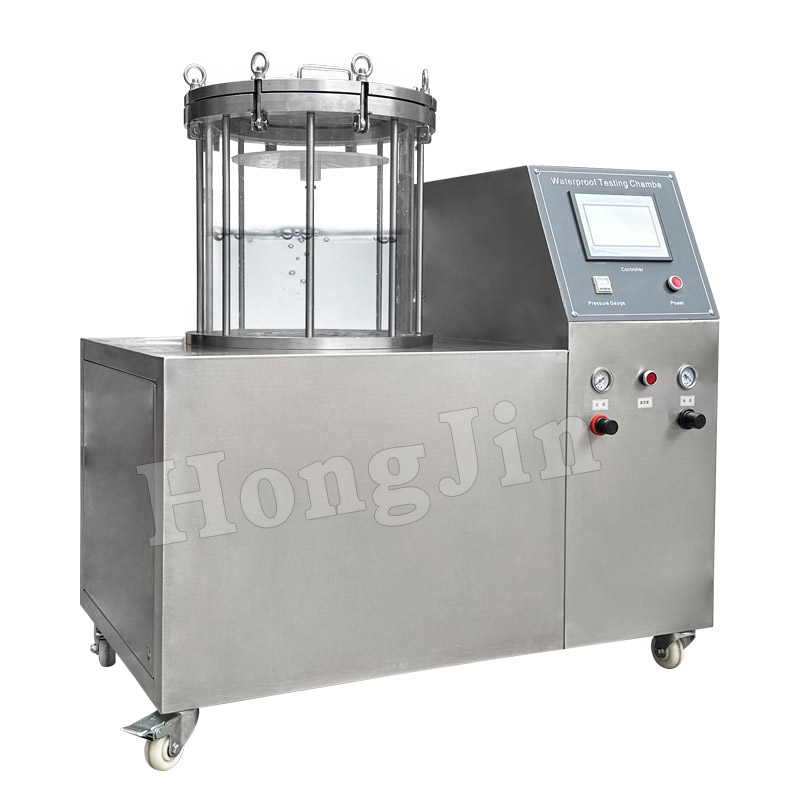

Визуальная испытательная машина для обнаружения утечек

Обзор оборудования:

Основная функция этого оборудования – обнаружение запечатывания продукции.Он достигает цели проверки герметичности продуктов за счет полностью автоматического и точного контроля давления в испытательной камере.Он полностью прозрачен и предназначен для обнаружения места утечки образца по появлению пузырьков после погружения образца в воду., чтобы облегчить проектирование, улучшение, проверку и доставку продукции.

Проверьте возможность использования.

Функции:

1. Подходит для тестирования продуктов на уровень водонепроницаемости IPX7/IPX8.

2. Одно устройство имеет три функции тестирования: а.испытание давлением воды;б.Испытание давлением воздуха;в.Испытание отрицательным давлением;удовлетворение потребностей нескольких методов тестирования образцов.

(1) Принцип работы испытания давлением воды:

а.Заранее поместите образец на платформу для образцов в испытательном резервуаре,

б.Закройте крышку, затяните винты, установите испытательное давление и время и запустите оборудование.

в.Платформа для образцов погружается в воду вместе с образцом.Увеличьте давление воздуха на поверхности воды до заданного значения, а затем поддерживайте давление.Если в образце есть утечка, вода будет вдавливаться в образец, а воздух из образца будет выпущен, и образец можно будет пропустить.В месте утечки образца наблюдались пузырьки.

д.После завершения испытания платформа для образцов поднимается из воды вместе с образцом, открывает крышку и вынимает образец для завершения испытания.

(2) Принцип работы испытания давлением воздуха:

а.Заранее поместите образец на платформу для образцов в испытательном резервуаре,

б.Закройте крышку, затяните винты, установите испытательное давление и время и запустите оборудование.

в.Платформа для проб останавливается, когда образец находится в воздухе на поверхности воды.Увеличьте давление воздуха на поверхности воды до заданного значения, а затем поддерживайте давление.Если в образце есть утечка, воздух будет нагнетаться во внутреннюю полость образца.

д.По истечении времени выдержки давления платформа для образцов погружается в воду вместе с образцом, и одновременно с этим сбрасывается давление на поверхность воды.В это время давление воздуха в образце сбрасывается, и место утечки образца можно определить, наблюдая за пузырьками.

е.После завершения испытания платформа для образцов поднимается из воды вместе с образцом, открывает крышку и вынимает образец для завершения испытания.

(3) Принцип работы испытания на отрицательное давление:

а.Заранее поместите образец на платформу для образцов в испытательном резервуаре,

б.Закройте крышку, затяните винты, установите испытательное давление и время и запустите оборудование.

в.Платформа для проб погружается в воду вместе с образцом, вакуумируется на поверхности воды до заданного значения, а затем выдерживается под давлением.Если в образце есть утечка, воздух из образца будет удален вакуумом, и утечку в образце можно будет наблюдать через пузырьки.

д.После завершения испытания платформа для образцов поднимается из воды вместе с образцом, открывает крышку и вынимает образец для завершения испытания.

3. Корпус бака изготовлен из акрилового материала и полностью прозрачен со всех сторон (удобно наблюдать за условиями испытаний тестируемых образцов);

4. Специальное силиконовое уплотнительное кольцо, обладающее хорошей эластичностью, не поддается повреждению и имеет срок службы до 10 лет;

5. Резервуар под давлением был протестирован на заводе при удвоенном рабочем давлении и оснащен предохранительным клапаном известной марки для обеспечения безопасности пользователя;

6. Система управления: оснащен 7-дюймовым цветным сенсорным экраном;такие параметры, как время удержания давления, испытательное давление, время задержки сброса давления и т. д. можно установить на сенсорном экране.Полное сенсорное управление упрощает использование;

7. Компоненты электронного управления используются импортными брендами;в пневматических компонентах используются оригинальные тайваньские бренды, что обеспечивает стабильность и срок службы оборудования;

8. Контроль давления: с помощью высокоточного датчика давления с уровнем 0,5 точность контроля глубины воды составляет ± 20 см.

Чтобы выполнить условия:

Соответствует IEC60529:1989 +A1:1999 +A2:2013 «Степени защиты, обеспечиваемые корпусами (код IP)», GB4208-2017 «Уровень защиты корпуса (код IP)», пункт 14.2.8 и GB7000.1. 'Лампы Часть 1. Требования п. 9.2.9 Общих требований и испытаний.
