| Количество: | |
|---|---|
Категория | Имя | Элемент | Спецификация |
Гидравлическая система управления | Гидравлический силовой агрегат | Основной параметр | Общая мощность: 22 кВт, оснащен мотор-насосом, клапанами, фильтром, датчиком давления и датчиком температуры; оборудовано водяным охлаждением, аксессуары для охлаждения предоставляются заказчиком |
Средняя система | Тестовая среда | Антифриз, вода, этиленгликоль, противоизносное гидравлическое масло, тормозная жидкость и т. д. | |
Средняя температура | Температура окружающей среды | ||
Средний объем бака | 50L | ||
Средний циркуляционный насос | Скорость потока: 20 л/мин для полной средней циркуляции. | ||
Сервоимпульсная система | Сервоимпульсный цилиндр высокого давления | ХУНДЖИН-СЫ-5МПа | |
Режим управления | Электрогидравлическое сервоуправление | ||
Пульсовое давление | 0~5МПа | ||
Точность измерения | ±0,5% | ||
Точность управления | ≤±2% от заданного значения | ||
Скорость повышения давления | Регулируемый 0-100 МПа/с | ||
Частота импульса | 0-3 Гц | ||
Время цикла | 0 ~ 1 000 000 раз регулируется | ||
Другие | Описание аксессуара | 1. Водяное охлаждение, источник охлаждающей воды предоставляется заказчиком; 2.Антикоррозийный и нержавеющий материал для деталей со средней степенью контакта; 3.С системой выхлопа и средней рекуперации; 4. С защитным переключателем сигнализации | |
Компьютерная система управления | Блок управления | Контроль производительности | Интеллектуальный электрогидравлический сервопривод; Свободно настраиваются давление, форма сигнала и время цикла; формы сигналов: синусоидальная, трапециевидная волна; ПИД-регулирование с обратной связью; верхняя и нижняя связь с компьютером; автоматический старт-стоп масляных насосов; защита от перегрева, засорения фильтра, избыточного давления, низкого уровня жидкости, сигнализации утечки масла и аварийной остановки |
Программное обеспечение | Программное обеспечение управления | НИ/Лабвью | |
Формат отчета | Майкрософт Офис Эксель | ||

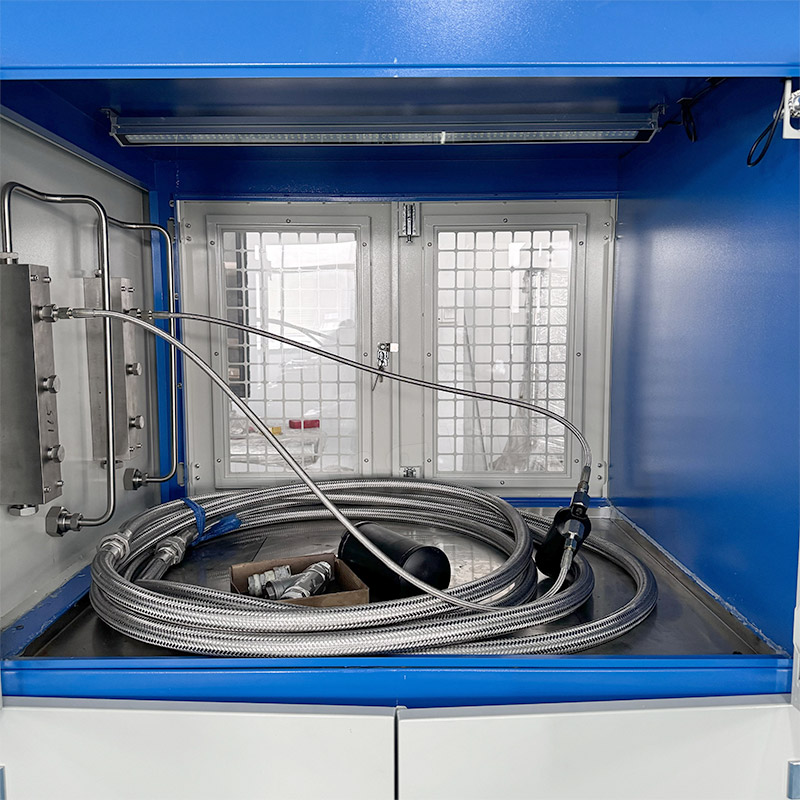

Испытательная камера | Монтажная рама | Метод крепления образца | Подгонянный согласно требованию клиента |
Габаритные размеры (прибл.) | 2600×1500×1850 мм (Д×Ш×В) | ||
Цвет камеры | Настраиваемый | ||
Тестовый канал | 1 канал (с возможностью расширения в зависимости от деформации образца) | ||
Размер разъема | Подгонянный согласно требованию клиента | ||
Безопасное освещение | Смотровое окно, блокировка двери для функции остановки, встроенный фонарь кабины. | ||
Другие | Условия эксплуатации | Источник питания | 380 В переменного тока, 50 Гц, 20 кВт |
Газоснабжение | Чистый и сухой сжатый воздух или азот, давление питания: 5-6 бар. | ||
Требования к установке | Плоский и прочный фундамент с хорошей вентиляцией и шумоподавлением. | ||
Требования к охлаждающей воде | Разница температур: 4-5 ℃, давление> 1,5 бар, расход ≥ 5 тонн/час. | ||
Примечание | Источник гидравлического масла (противоизносное гидравлическое масло 46#) предоставляется заказчиком. |
Приложения:
Этот инструмент подходит для различных шлангов, автомобильных шлангов, гидравлических шлангов в сборе, металлических трубопроводов, маслопроводов, автомобильных рулевых шлангов, тормозных шлангов, шлангов кондиционера, топливных шлангов, шлангов охлаждающей жидкости, радиаторов, шлангов обогревателей, гидравлического оборудования, конденсаторов, испарителей, шлангов фильтров кондиционера, шлангов системы турбокомпрессора, автомобильных тормозных насосов, блоков цилиндров, технических гидравлических шлангов, авиационных шлангов и коллекторов, жестких труб, фитингов, клапанов, манометров, давления. сосуды, датчики давления и т. д.
